高功率光纖激光金屬切割機項目

高功率光纖激光切割厚金屬板和管

最后更新： 2023-11-29 11:13:32 By Cherry 瀏覽次數：2078

高功率光纖激光切割機采用德國IPG光纖源，節能、成本低、兼容性好、穩定性強、加工能力強。

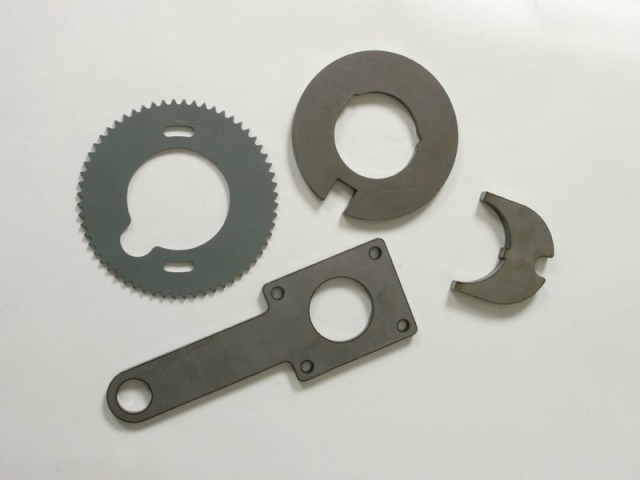

8,000W 光纖激光切割 16mm 碳鋼零件

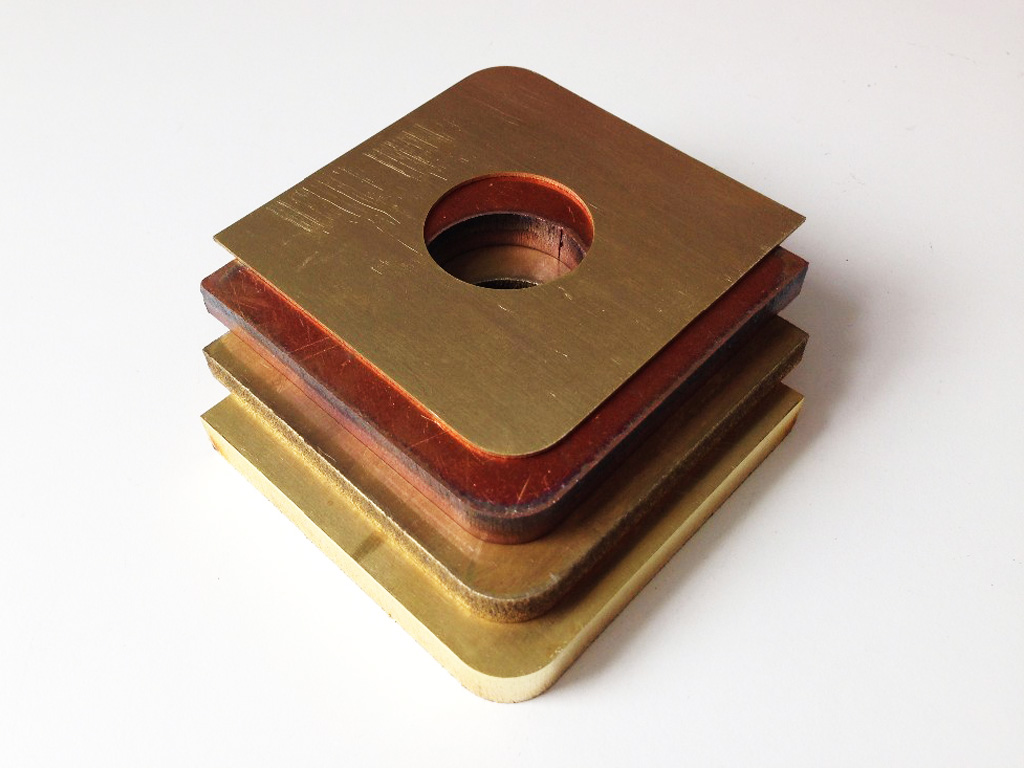

高功率光纖激光切割黃銅和銅項目

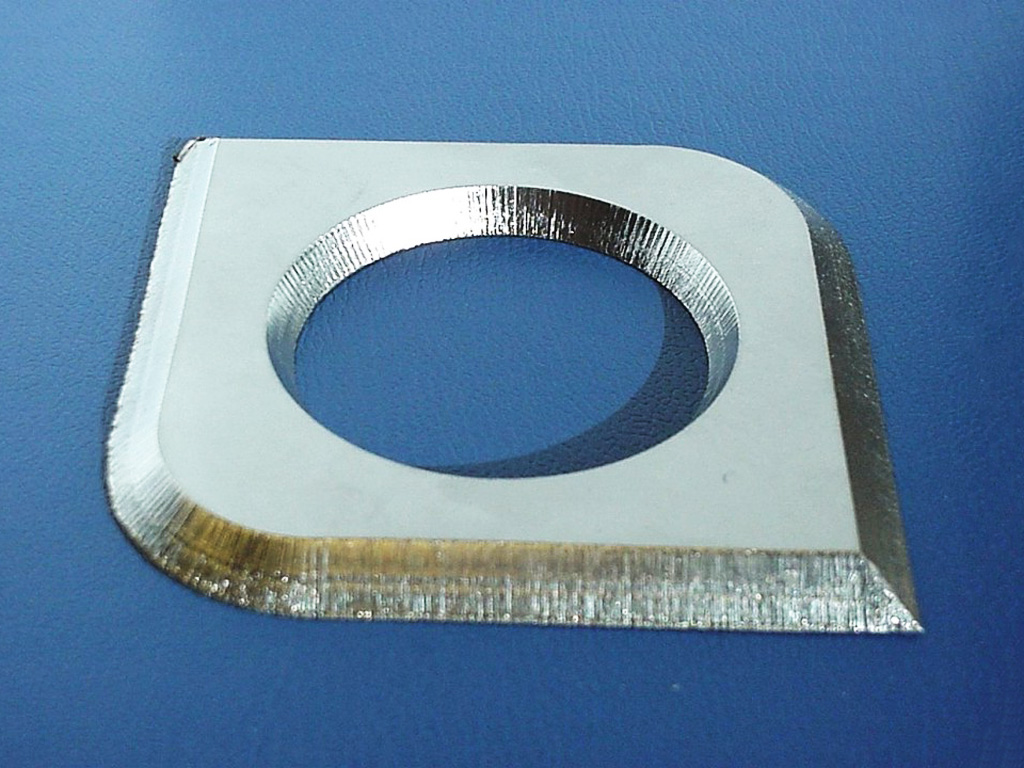

6,000W 光纖激光切割 10mm 斜角不銹鋼零件

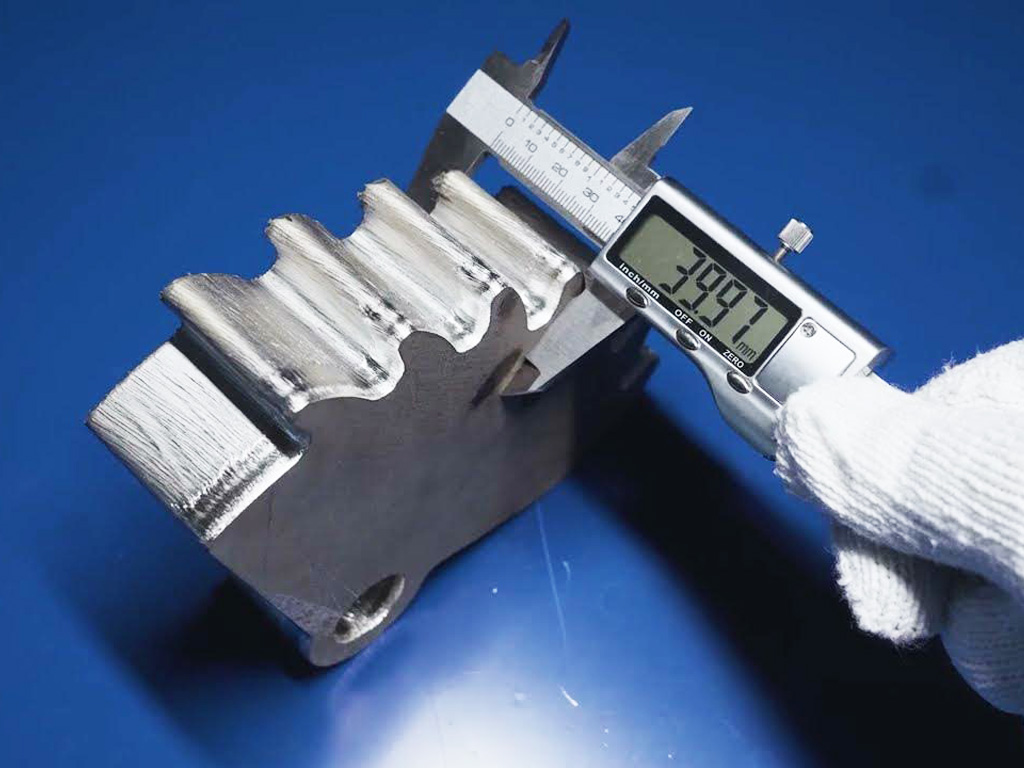

60,000W 超高功率光纖激光切割 40mm 不銹鋼零件

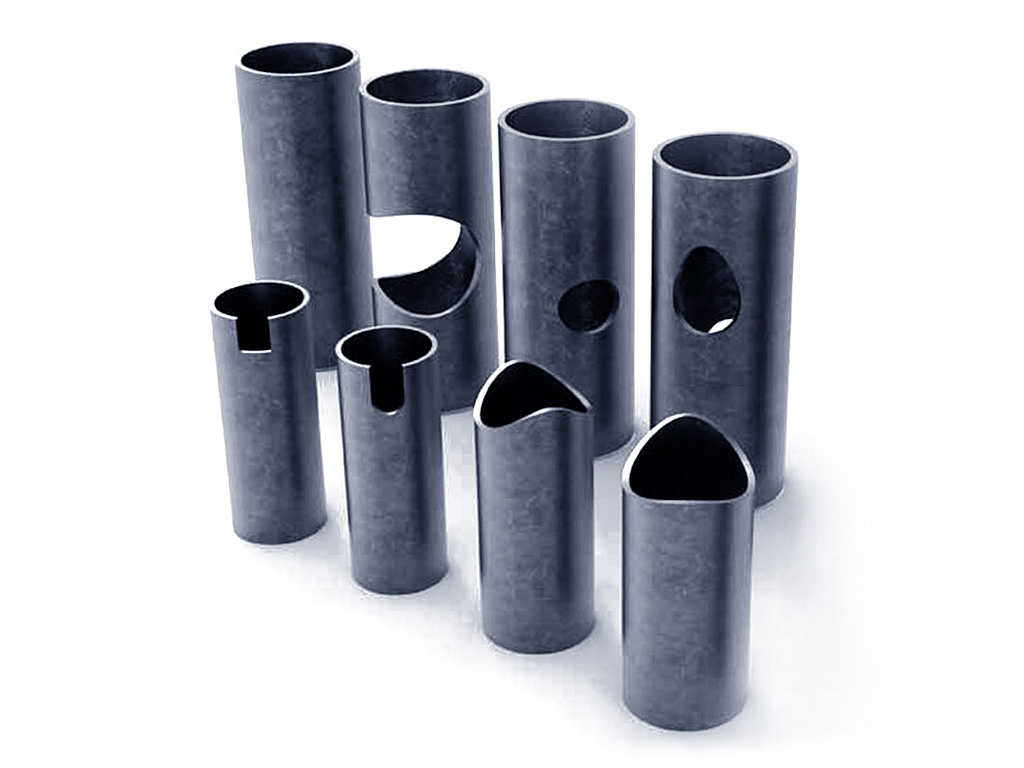

高功率光纖激光切管機項目

光纖激光切割機是一種新型高精度激光金屬切割系統它使用數控控制器驅動激光頭，根據設計的布局文件切割金屬，實現小型企業和工業制造中金屬加工的自動化。從 1mm 不銹鋼，超過 100mm 碳鋼，甚至是黃銅、銅、鋁、金和銀等高反射性金屬，它都可以輕松切割，使用不同的工作氣體（包括空氣、氮氣和氧氣）來創建光滑的輪廓。無論是金屬板、管材還是特殊型材，光纖激光機都能夠切割出精確而干凈的形狀。

光纖激光切割機可以輕松切割碳鋼，范圍從 1mm 結束 200mm 速度從 0.12 米/分鐘到 100m/分鐘，可選權力從 1,000W 和高達 60,000W，工作氣體選擇有空氣、氧氣、氮氣及混合氣體。

高功率（6,000W - 30,000W) 碳鋼切削參數

課程教材	煤氣	厚度（mm）	速度（米/分鐘）
課程教材	煤氣	厚度（mm）	6000W	8000W	12000W	15000W	20000W	30000W
碳素鋼	空運	1	35.0-42.0	38.0-45.0	45.0-60.0	50.0-70.0	60.0-100.0	70.0-100.0
		2	20.0-28.0	25.0-35.0	35.0-48.0	45.0-52.0	50.0-70.0	60.0-73.0
		3	8.0-15.0	18.0-25.0	25.0-38.0	30.0-40.0	45.0-52.0	50.0-57.0
		4	7.0-12.0	15.0-18.0	18.0-26.0	25.0-29.0	30.0-40.0	35.0-43.0
		5	5.0-9.0	10.0-12.0	12.0-20.0	18.0-23.0	23.0-28.0	25.0-30.0
		6	3.0-6.0	8.0-9.0	9.0-13.0	13.0-19.0	18.0-23.0	19.0-26.0
		8		5.0-5.5	6.0-8.0	8.0-12.0	12.0-16.0	14.0-18.0
		10			5-6.5	6.0-8.5	11.0-13.0	12.0-14.0
		12			4.0-4.6	5.0-6.0	7.0-10.0	10.0-12.0
		16				4.5-5.5	6.5-7.0	8.0-8.5
		20					2.7-3.2	4.5-5.5
		22						2.9-3.5
		25						2.0-3.2
	氮氣	1	35.0-48.0	60.0-70.0	66.0-80.0	70.0-90.0	80.0-95.0	95.0-100.0
	氧氣	2	6.0-8.25	6.8-7.2	7.2-7.8	7.5-8.2	7.8-8.5	8.0-10.0
		3	4.0-5.5	4.8-5.5	5.2-5.8	5.5-6.0	5.8-6.3	6.0-7.0
		4	3.5-5.0	3.8-4.3	4.2-4.6	4.5-5.2	4.8-5.5	5.0-6.5
		5	3.0-4.2	3.3-4.3	3.8-4.7	4.0-5.0	4.3-4.8	4.5-5.0
		6	2.6-3.5	3.0-3.4	3.5-4.0	3.8-4.3	4.0-4.5	4.2-4.8
		8	2.0-2.8	2.3-3.0	2.6-3.3	2.8-3.5	3.0-3.6	3.5-4.0
		10	1.8-2.3	2.0-2.5	2.5-3.0	2.6-3.0	2.8-3.2	3.0-3.5
		12	1.6-2.1	1.7-2.2	2.0-2.3	2.5-3.0	2.7-3.2	2.8-3.4
		16	0.7-1.0	1.2-1.4	1.4-1.6	1.7-2.0	1.9-2.3	2.0-2.5
		20	0.5-0.9	1.0-1.1	1.2-1.5（2.1）	1.3-1.6	1.5-1.8	1.6-2.0
		22	0.5-0.7	0.9-1.0	0.9-1.2	1.1-1.3	1.3-1.6	1.5-1.8
		25	0.4-0.6	0.6-0.7	0.6-0.9	0.9-1.2	1.0-1.4	1.3-1.5
		30		0.3-0.6	0.5-0.8	0.6-0.8	0.8-1.2	1.2-1.4
		40			0.25-0.33	0.4-0.7	0.7-0.9	0.9-1.1
		50			0.18-0.2	0.2-0.25	0.3-0.5	0.6-0.8
		60				0.18-0.2	0.2-0.25	0.22-0.28
		70					0.18-0.2	0.19-0.22
		80						0.12-0.15

超高功率（40,000W) 碳鋼切削參數

課程教材	厚度（mm）	速度（米/分鐘）	功率（瓦特）	工作氣體
碳素鋼	5	28.0-32.0	40,000	氮氣/空氣
	6	25.0-28.0
	8	22.0-24.0
	10	16.0-20.0
	12	14.0-17.0
	14	11.0-13.0
	16	8.0-9.5
	18	8.0-8.5
	20	7.0-8.0
	25	5.0-5.5
	30	3.0-4.0
	40	1.5-2.0
	50	0.7-1.0
	10	2.0-2.3	6,000	O?（正焦點）
	12	1.8-2.0	7,500
	14	1.6-1.8	8,500
	16	1.6-1.8	9,500
	20	1.5-1.6	12,000
	22	1.4-1.5	18,000
	25	1.2-1.4	18,000
	30	1.2-1.3	18,000
	40	0.9-1.1	26,000
	40 (非 Q235)	0.3-0.6	20,000
	50 (非 Q235)	0.3-0.5	25,000
	50	0.8-1.0	40,000
	60	0.6-0.9
	70	0.5-0.7
	80	0.4-0.6
	90	0.3-0.4
	100	0.2-0.3
	12	3.2-3.5	20,000	O?（負焦點）
	14	3.0-3.2
	16	3.0-3.1
	20	2.8-3.2
	25	2.4-2.8	40,000
	30	2.4-2.6
	35	2.3-2.6
	40	2.0-2.3
	50	1.2-1.6
	60	1.0-1.3
	70	0.6-0.8

超高功率（60,000W) 碳鋼切削參數

課程教材	厚度（mm）	速度（米/分鐘）	功率（瓦特）	工作氣體
碳素鋼	16	13.0-14.0	60,000	混合氣體 - (N?&O?)/空氣
	18	11.0-12.0
	20	9.0-10.0
	25	6.5-7.5
	30	4.5-5.5
	35	3.5-4.4
	40	2.8-3.4
	45	2.0-2.5
	50	1.5-2.0
	60	1.0-1.4
	16	1.6-1.8	12,000	O?（正焦點）
	18	1.6-1.7
	20	1.5-1.6
	25	1.2-1.4	20,000
	30	1.2-1.3
	35	1.1-1.2
	40	0.9-1.1	25,000
	45	0.8-1.0	25,000
	50	0.75-0.9	30,000
	60	0.7-0.8	50,000
	70	0.7-0.8	60,000
	80	0.6-0.7
	100	0.5-0.6
	160	0.15-0.25
	200	0.15-0.2
	20	2.4-3.0	15,000	O?（負焦點）
	25	2.2-2.6	30,000
	30	2.0-2.4	30,000
	35	2.0-2.2	35,000
	40	1.6-2.0	35,000
	45	1.4-1.8	40,000
	50	1.2-1.6	40,000
	60	1.0-1.3	60,000
	70	1.0-1.2
	80	0.8-1.0
	100	0.5-0.65

光纖激光切割機能夠切割薄至 1 毫米、厚至 150 毫米的不銹鋼，速度低至每分鐘 0.05 米，高至每分鐘 100 米，激光功率范圍為 1,000W 至 60,000W，工作氣體可選N?、Air。

高功率（6,000W - 30,000W) 不銹鋼切削參數

課程教材	煤氣	厚度（mm）	速度（米/分鐘）
課程教材	煤氣	厚度（mm）	6000W	8000W	12000W	15000W	20000W	30000W
不銹鋼	空運	1	55.0-70.0	65.0-75.0	70.0-85.0	80.0-95.0	83.0-100.0	85.0-100.0
		2	32.0-45.0	40.0-50.0	45.0-55.0	48.0-55.0	55.0-70.0	65.0-80.0
		3	20.0-28.0	27.0-33.0	30.0-38.0	35.0-40.0	45.0-52.0	55.0-60.0
		4	13.0-18.0	15.0-20.0	25.0-30.0	25.0-29.0	30.0-40.0	38.0-45.0
		5	10.0-15.0	12.0-16.0	16.0-19.0	18.0-23.0	23.0-28.0	27.0-33.0
		6	7.0-10.0	9.0-11.0	13.0-17.0	14.0-19.0	18.0-23.0	24.0-28.0
		8	4.5-6.0	5.5-6.0	9.0-11.0	8.0-12.0	14.0-16.0	20.0-24.0
		10	2.0-3.0	4.0-4.5	6.5-8.0	6.8-8.5	9.0-12.0	15.0-20.0
		12	1.4-1.8	2.5-3.5	5.5-6.0	5.5-6.5	8.0-10.0	12.5-15.0
		16	0.8-1.0	1.3-2.0	2.2-2.8	4.5-5.5	5.5-6.5	8.0-9.0
		20	0.5	0.7-1.0	1.5-2.0	1.9-2.1	2.7-3.2	4.5-5.5
		25		0.5-0.8	0.8-1.2	1.2-1.4	1.8-2.5	2.5-3.0
		30		0.25-0.4	0.5-0.8	0.8-1.0	1.4-1.6	1.5-2.2
		40				0.4-0.5	0.5-0.8	0.8-1.0
		50				0.17-0.3	0..3-0.4	0.3-0.45
		60					0.14-0.18	0.16-0.2
		70					0.1-0.13	0.1-0.15
		80						0.05
	氮氣	1	50.0-65.0	63.0-66.0	70.0-80.0	75.0-90.0	80.0-100.0	82.0-100.0
		2	30.0-40.0	40.0-44.0	44.0-48.0	46.0-50.0	50.0-60.0	63.0-75.0
		3	18.0-25.0	25.0-28.0	28.0-35.0	30.0-38.0	35.0-45.0	52.0-58.0
		4	10.0-15.5	15.0-18.0	20.0-26.0	22.0-28.0	30.0-32.0	35.0-43.0
		5	8.0-13.5	12.0-14.0	15.0-20.0	16.0-22.0	24.0-28.0	25.0-30.0
		6	6.0-9.0	9.0-9.5	11.0-13.0	12.0-15.0	20.0-25.0	22.0-25.0
		8	4.0-5.5	5.0-5.3	7.0-7.5	7.5-8.5	14.0-17.0	18.0-22.0
		10	1.8-2.8	3.8-4.0	5.0-5.5	5.5-6.5	10.0-13.0	14.0-18.0
		12	1.2-1.6	2.5-2.7	3.0-3.5	3.3-4.0	9.0-10.0	12.0-14.0
		14	0.8-1.2	1.8-1.9	2.3-2.8	2.5-3.0	7.0-8.5	8.0-10.0
		16	0.6-0.9	1.3-1.5	2.1-2.5	2.3-2.8	5.0-6.0	7.0-8.0
		20		0.7-0.8	1.4-1.7	1.5-1.9	2.5-3.0	4.0-5.0
		25		0.5-0.6	0.7-1.0	0.9-1.2	1.4-1.8	2.0-2.5
		30			0.5-0.7	0.6-0.8	0.9-1.2	1.2-2.0
		35			0.4-0.5	0.5	0.55-0.8	0.7-1.0
		40			0.3	0.4	0.4-0.5	0.6-0.8
		50			0.2	0.25	0.3-0.35	0.3-0.4
		60				0.15	0.15-0.2	0.15-0.25
		70					0.1-0.13	0.12-0.15
		80					0.06-0.08	0.08-0.1
		90					0.05-0.06	0.5-0.08
		100					0.03-0.04	0.04-0.05

超高功率（40,000W) 不銹鋼切削參數

課程教材	厚度（mm）	速度（米/分鐘）	功率（瓦特）	工作氣體
不銹鋼	5	25.0-30.0	40,000	氮氣
	6	22.0-25.0
	8	20.0-23.0
	10	16.0-21.0
	12	12.0-14.0
	14	10.0-12.0
	16	9.0-11.0
	18	8.0-9.5
	20	7.0-8.5
	25	4.5-5.5
	30	3.0-4.0
	40	1.5-2.0
	50	0.5-0.8
	60	0.4-0.6
	70	0.2-0.3
	80	0.2-0.25
	90	0.14-0.18
	100	0.08-0.12
	5	30.0-34.0	40,000	空運
	6	25.0-30.0
	8	22.0-25.0
	10	17.0-23.0
	12	13.0-16.0
	14	12.0-14.0
	16	9.0-11.5
	18	8.0-10.0
	20	7.0-9.0
	25	5.0-5.5
	30	3.5-4.5
	40	1.7-2.2
	50	0.7-1.0
	60	0.4-0.6
	70	0.3-0.4
	80	0.25-0.3
	90	0.2-0.25
	100	0.15-0.2

超高功率（60,000W) 不銹鋼切削參數

課程教材	厚度（mm）	速度（米/分鐘）	功率（瓦特）	工作氣體
不銹鋼	16	13.0-14.0	60,000	氮氣
	18	11.0-12.0
	20	9.0-10.0
	25	6.5-7.5
	30	5.0-6.0
	35	3.5-4.5
	40	3.0-3.5
	50	1.8-2.2
	60	1.3-1.6
	70	1.0-1.2
	80	0.6-0.8
	90	0.4-0.6
	90（調制）	0.2-0.25
	100	0.3-0.5
	100（調制）	0.15-0.2
	120	0.1-0.15
	16	13-14.5	60,000	空運
	18	11-12.5
	20	9-10.5
	25	7.0-7.8
	30	5.0-6.0
	35	4.0-4.5
	40	3.2-4.0
	50	3.0-3.5
	60	1.8-2.2
	70	1.0-1.2
	80	0.7-0.8
	90	0.5-0.6
	100	0.4-0.5
	120	0.25-0.35
	150	0.15-0.2
	200（調制）	0.05-0.1

光纖激光切割系統非常適合切割軋制鋁、鑄鋁、純鋁合金、含銅、錳、硅、鎂和鋅的鋁合金，最高可達 100mm 厚度最大速度為 70m/分鐘，激光功率選項 1,000W 至 40,000W 和N?工作氣體。

高功率（6,000W - 30,000W) 鋁切削參數

課程教材	煤氣	厚度（mm）	速度（米/分鐘）
課程教材	煤氣	厚度（mm）	6000W	8000W	12000W	15000W	20000W	30000W
鋁板	氮氣	1	35.0-45.0	40.0-50.0	45.0-55.0	50.0-60.0	55.0-65.0	60.0-70.0
		2	20.0-25.0	25.0-30.0	30.0-35.0	35.0-38.0	40.0-45.0	45.0-50.0
		3	14.0-16.0	15.0-23.0	20.0-25.0	25.0-30.0	30.0-35.0	38.0-45.0
		4	8.0-10.0	12.0-16.0	18.0-20.0	20.0-23.0	25.0-30.0	28.0-35.0
		5	5.0-7.0	7.0-10	14.0-16.0	15.0-18.0	18.0-20.0	20.0-25.0
		6	3.5-4.0	5.0-7.0	10.0-12.0	12.0-14.0	16.0-18.0	18.0-22.0
		8	1.5-2.0	2.5-4.0	6.0-8.0	8.0-10.0	10.0-13.0	14.0-18.0
		10	1.0-1.2	2.0-2.5	4.0-6.0	5.0-7.0	9.5-10.0	12.0-15.0
		12	0.6-0.7	1.6-2.0	2.0-3.0	2.5-3.5	5.0-6.0	10.0-12.0
		14	0.4-0.6	0.8-1.2	1.5-2.5	2.0-3.0	4.5-5.0	8.0-10.0
		16	0.3-0.4	0.8-1.0	1.3-2.0	1.5-2.5	3.0-4.0	6.0-8.0
		20		0.5-0.7	0.8-1.2	0.8-1.2	1.6-2.0	2.0-3.0
		25		0.4-0.5	0.5-0.7	0.5-0.7	1.0-1.2	1.5-2.0
		30			0.4-0.5	0.45-0.6	0.8-1.0	1.0-1.2
		35			0.3-0.35	0.45-0.55	0.7-0.9	0.8-1.0
		40			0.25-0.3	0.28-0.33	0.4-0.7	0.5-0.8
		50			0.15-0.2	0.2-0.25	0.3-0.5	0.4-0.6
		60				0.2	0.2-0.3	0.25-0.35
		70					0.08-0.13	0.12-0.15
		80						0.08-0.1

超高功率（40,000W) 鋁切削參數

課程教材	厚度（mm）	速度（米/分鐘）	功率（瓦特）	工作氣體
鋁板	5	25.0-30.0	40,000	氮氣
	6	20.0-25.0
	8	18.0-22.0
	10	14.0-17.0
	12	11.0-13.0
	14	9.0-11.0
	16	7.0-9.0
	18	5.0-7.0
	20	4.0-5.0
	25	3.0-3.5
	30	2.0-3.0
	40	1.0-1.5
	50	0.4-0.6
	60	0.2-0.3
	70	0.2-0.25
	80	0.15-0.2
	90	0.12-0.15
	100	0.08-0.1

激光切割機可以輕松切割黃銅，制造精密儀器、船舶零件、電子元件、槍彈、樂器、裝飾品、硬幣和模具。

除了普通的銅和黃銅外，光纖激光器還能切割鋁青銅、錳青銅、鋁黃銅、炮銅（錫鋅青銅）、白銅和鎳銅合金（蒙乃爾），厚度從 1mm 至 80mm 速度從 0.4 米/分鐘到 65 米/分鐘，激光功率低至 1,000W 并且高達 40,000W，使用氮氣切割黃銅，使用氧氣切割銅。

高功率（6,000W - 30,000W) 黃銅切削參數

課程教材	煤氣	厚度（mm）	速度（米/分鐘）
課程教材	煤氣	厚度（mm）	6000W	8000W	12000W	15000W	20000W	30000W
黃銅	氮氣	1	30.0-40.0	35.0-45.0	38.0-50.0	40.0-55.0	45.0-60.0	55.0-65.0
		2	15.0-18.0	25.0-27.0	30.0-35.0	32.0-37.0	35.0-40.0	38.0-45.0
		3	12.0-14.0	15.0-18.0	18.0-22.0	20.0-24.0	25.0-28.0	28.0-33.0
		4	8.0-10.0	10.0-12.0	15.0-18.0	16.0-19.0	19.0-22.0	22.0-26.0
		5	5.0-5.5	7.0-9.0	12.0-15.0	13.0-16.0	17.0-19.0	18.5-22.0
		6	3.2-3.8	6.0-6.5	7.0-10.0	9.0-11.0	12.0-15.0	15.0-18.0
		8	1.5-1.8	2.5-3.0	5.5-6.5	6.0-8.0	8.0-10.0	10.0-15.0
		10	0.8-1.0	1.0-1.5	3.5-4.7	5.0-6.0	7.0-8.0	8.0-10.0
		12	0.6-0.7	0.8-1.2	1.8-2.0	2.0-2.2	2.5-3.5	5.0-8.0
		15		0.6-0.7	1.0-1.2	1.3-1.4	1.8-2.0	2.5-4.5
		18			0.5-0.7	0.8-1.2	0.8-1.3	1.3-1.8
		20			0.3-0.5	0.6-0.7	0.8-1.0	1.0-1.2
		25				0.4-0.6	0.7-0.9	0.8-1.0
		30				0.3-0.5	0.5-0.7	0.6-0.8
		40					0.4-0.5	0.5-0.65
		50						0.4-0.5

超高功率（40,000W) 黃銅和銅切削參數

課程教材	厚度（mm）	速度（米/分鐘）	功率（瓦特）	工作氣體
黃銅	5	25.0-30.0	40,000	氮氣
	6	20.0-25.0
	8	18.0-22.0
	10	10.0-14.0
	12	8.0-11.0
	14	6.0-8.0
	16	5.0-7.0
	18	4.0-5.0
	20	3.0-4.0
	25	2.5-3.0
	30	2.0-2.5
銅	3	20.0-25.0	40,000	氧氣
	4	18.0-20.0
	5	15.0-18.0
	6	10.0-15.0
	8	6.0-10.0
	10	2.0-3.5
	12	2.0-2.5
	14	1.5-2.0
	16	1.0-1.5
	20	0.6-1.0

簡而言之，激光可以切割厚度達 1mm 厚度為 100mm 或更多，速度慢到 0.05m/分鐘，速度快至 100m/分鐘或更長，激光功率范圍為 1,000W 至 60,000W.不同的功率和工作氣體，切割厚度和速度都會有所不同。
